Intelligente Steuerung der Bühnentechnik
Das von unserem Unternehmen hergestellte Steuerungssystem der XHDK-PLC-Serie nutzt fortschrittliche Computersteuerung und industrielle Netzwerktechnologie, um eine vierstufige Steuerung zu realisieren: obere Computerprogrammsteuerung > untere Computerprogrammsteuerung > manuelle Konsolensteuerung > Nahsteuerung (Schranksteuerung).
Das Hauptsteuerungssystem besteht aus einem industriellen Steuercomputer (oberer Computer) und einer programmierbaren Steuerung (unterer Computer).Der Oberrechner ist ein Industrierechner mit hoher Leistung und Zuverlässigkeit.Der untere Computer nutzt die speicherprogrammierbare Steuerung (SPS), die in der industriellen Steuerung weit verbreitet ist und als Spezialsteuerung für Bühnengeräte dient.Für die Kommunikation zwischen Industriecomputern und speicherprogrammierbaren Steuerungen (SPS) wird Industrial Ethernet verwendet. Das TCP/IP-Datenübertragungsprotokoll wird verwendet. Protokollkonverter und Adapter sind nicht erforderlich. Die Zeitverzögerung beim Senden und Empfangen von Datenpaketen ist sehr kurz und die Daten Die Übertragungsrate beträgt 100 Mbit/s.Durch die Verbindung des Sonderbühnen-Controllers mit dem Direkt-Controller kann eine schnelle und genaue Steuerung realisiert werden.
Die Zentraleinheit des Systems nutzt den industriellen Feldbus PROFIBUS-DP zur Kommunikation mit der verteilten Feld-Slave-Station.Die Datenübertragungsrate kann 12 Mbit/s erreichen.Feldgeräte liefern Ausgangs- und Eingangsdaten nach dem Master/Slave-Prinzip an die Hauptsteuerung.PROFIBUS entspricht IEC61158 und EN50170.Es handelt sich um einen leistungsstarken, offenen und stabilen Feldbus mit schneller Reaktionszeit.Es kann die Echtzeitanforderungen des Bühnenmaschinensteuerungssystems vollständig erfüllen und das Kommunikationsprotokoll PROFIBUS-DP unterstützen.Mithilfe leistungsstarker Softwaretools zur Konfiguration und Parametrierung von Feldgeräten werden Bewegungssteuerung, Prozessüberwachung und Diagnose aller Bühnengeräte durchgeführt, die an den PROFIBUS-DP-Knoten im Theater angeschlossen sind.Der Hauptcontroller kommuniziert mit dem direkten Controller über die DP-Kommunikation, die sich durch eine schnelle Datenübertragungsgeschwindigkeit, den Ausfall eines Geräts und keinen Einfluss auf den Betrieb anderer Geräte auszeichnet.Der Hauptcontroller besteht aus zwei Steuerungsebenen (Industriecomputer plus SPS), und der Hauptcontroller besteht aus einer SPS und einem Fernsteuerungsmodul, das die Funktionen der Programmsteuerung, der zentralen Steuerung und der Einzelsteuerung des Systems realisiert.Das Gerät zeichnet sich durch hohe Zuverlässigkeit, einfache Wartung und perfekte Steuerfunktion aus.
Der Encoder dient zur Erfassung von Weg und Geschwindigkeit, wodurch das System ein vollständig digitales Steuerungssystem bildet, die Steuerungsgenauigkeit des Systems verbessert wird und das System eine gute Wiederholgenauigkeit bei der Positionierung aufweist.

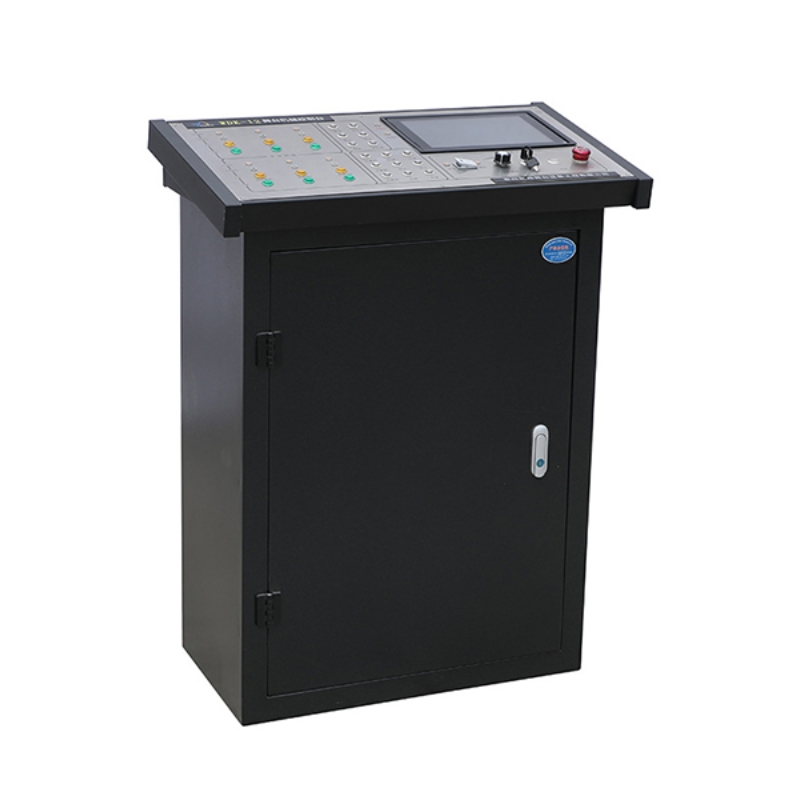

Die Steuerung besteht aus einer Hauptkonsole und einem Schaltschrank.Die Hauptkonsole ist das Herzstück des Systems.Es koordiniert die Ausrüstung des gesamten Systems über PC, SPS, Touchscreen und Steuertasten.Es verfügt über viele Funktionen wie Datenerfassung, Anzeige, Austausch, Speicherung, Sicherung und Reaktion, Senden von Steuerbefehlen, Gerätebetrieb usw.Die Konsole verfügt über automatische Steuerungs- und manuelle Steuerungsfunktionen.Der Schaltschrank ist mit einer schrankgesteuerten Tastatur und Tasten ausgestattet, mit denen verschiedene mechanische Geräte direkt und manuell bedient werden können.
