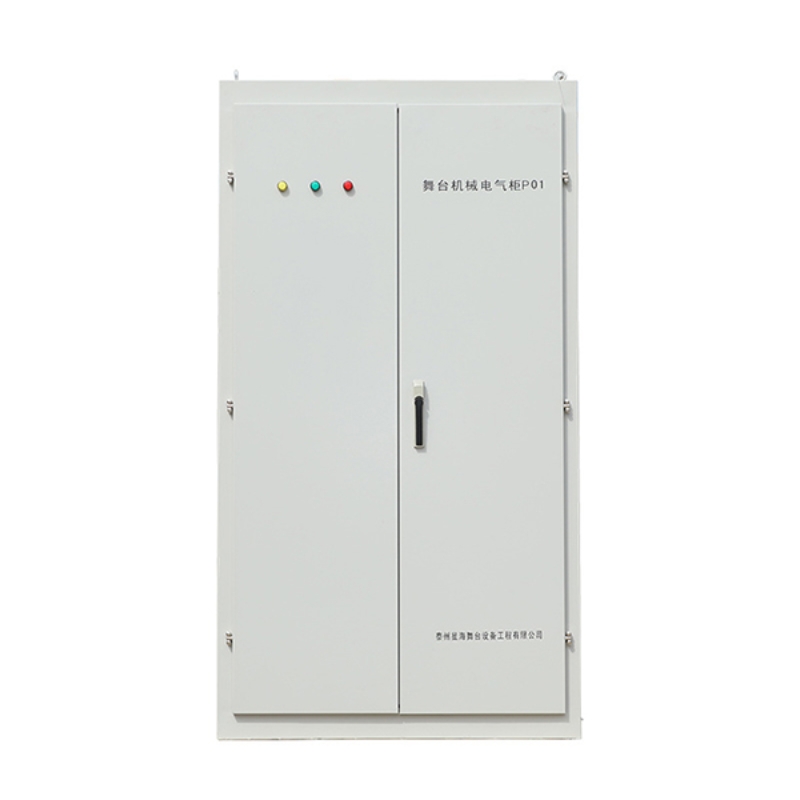

Armadio di controllo delle macchine sceniche
Il sistema di controllo della serie XHDK-PLC prodotto dalla nostra azienda adotta un controllo computerizzato avanzato e una tecnologia di rete industriale per realizzare un controllo a quattro livelli: controllo del programma del computer superiore> controllo del programma del computer inferiore> controllo manuale della console> controllo vicino (controllo dell'armadio).
Il sistema di controllo principale è composto da un computer di controllo industriale (computer superiore) e un controller programmabile (computer inferiore).Il computer superiore è un computer industriale ad alte prestazioni e affidabilità.Il computer inferiore utilizza il controller logico programmabile (PLC) ampiamente utilizzato nel controllo industriale come controller speciale per le apparecchiature sceniche.Industrial Ethernet viene utilizzato per comunicare tra computer industriale e controllore logico programmabile (PLC), viene utilizzato il protocollo di trasmissione dati TCP/IP, non sono necessari convertitori di protocollo e adattatori, il ritardo di invio e ricezione dei pacchetti di dati è molto breve e i dati la velocità di trasmissione è di 100 Mbps.Collegando il controller del palco speciale al controller diretto, è possibile realizzare un controllo rapido e accurato.
L'unità di elaborazione centrale del sistema utilizza il bus di campo industriale Profibus-DP per comunicare con la stazione slave di campo distribuita.La velocità di trasmissione dei dati può raggiungere i 12 Mbps.L'apparecchiatura da campo fornisce dati in uscita e dati in ingresso al controller principale secondo il principio master/slave.Profibus è conforme a IEC61158 e EN50170.È un bus di campo potente, aperto e stabile con tempi di risposta rapidi.Può soddisfare pienamente i requisiti in tempo reale del sistema di controllo delle macchine sceniche e supportare il protocollo di comunicazione Profibus-DP.Utilizzando strumenti software ad alte prestazioni per configurare e parametrizzare le apparecchiature sul campo, vengono eseguiti il controllo del movimento, il monitoraggio del processo e la diagnosi di qualsiasi apparecchiatura di scena collegata al nodo Profibus-DP in teatro.Il controller principale comunica con il controller diretto tramite comunicazione DP, caratterizzata da un'elevata velocità di trasmissione dei dati, guasto di un'apparecchiatura e nessuna influenza sul funzionamento di altre apparecchiature.Il controller principale è composto da due livelli di controllo (computer industriale più PLC), mentre il controller principale è composto da PLC e modulo di controllo remoto, che realizza le funzioni di controllo del programma, controllo centralizzato e controllo unico del sistema.L'apparecchiatura ha un'elevata affidabilità, una manutenzione semplice e una perfetta funzione di controllo.
L'encoder viene utilizzato per rilevare la corsa e la velocità, il che fa sì che il sistema formi un sistema di controllo completamente digitale, migliora la precisione di controllo del sistema e il sistema ha una buona precisione di posizionamento ripetitivo.
Il sistema di controllo è composto da una console principale e da un armadio di controllo.La console principale è il cuore del sistema.Coordina le apparecchiature dell'intero sistema tramite PC, PLC, touch screen e tasti di controllo.Ha molte funzioni, come acquisizione dati, visualizzazione, scambio, archiviazione, backup e risposta, invio di comandi di controllo, funzionamento dell'apparecchiatura e così via.La console dispone di funzioni di controllo automatico e di controllo manuale.L'armadio di controllo è dotato di tastiera e tasti controllati dall'armadio, che possono azionare direttamente e manualmente varie apparecchiature meccaniche.
