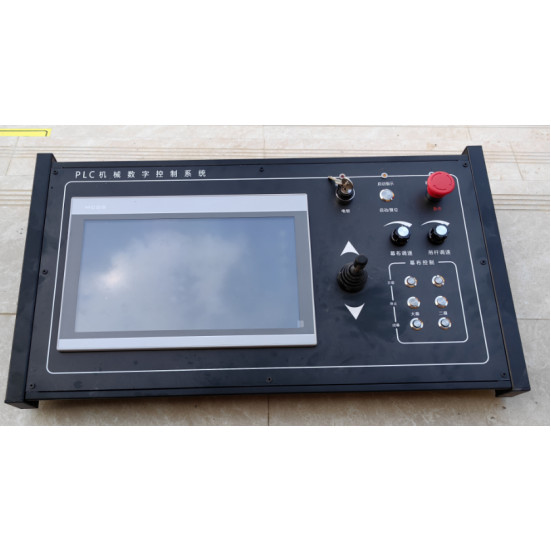

Console de palco
O sistema de controle da série XHDK-PLC produzido por nossa empresa adota controle avançado de computador e tecnologia de rede industrial para realizar controle de quatro níveis: controle superior do programa de computador> controle inferior do programa de computador> controle manual do console> controle próximo (controle do gabinete).
O sistema de controle mestre é composto por um computador de controle industrial (computador superior) e um controlador programável (computador inferior).O computador superior é um computador industrial com alto desempenho e confiabilidade.O computador inferior usa o controlador lógico programável (PLC) amplamente utilizado no controle industrial como controlador especial para equipamentos de palco.A Ethernet industrial é usada para comunicação entre o computador industrial e o controlador lógico programável (PLC), o protocolo de transmissão de dados TCP / IP é usado, o conversor e o adaptador de protocolo não são necessários, o atraso de envio e recebimento de pacotes de dados é muito curto e os dados a taxa de transmissão é de 100 Mbps.Ao conectar o controlador de estágio especial ao controlador direto, o controle rápido e preciso pode ser realizado.
A unidade central de processamento do sistema utiliza o barramento de campo industrial PROFIBUS-DP para se comunicar com a estação escrava de campo distribuída.A taxa de transmissão de dados pode chegar a 12 Mbps.O equipamento de campo fornece dados de saída e dados de entrada ao controlador principal de acordo com o princípio mestre/escravo.PROFIBUS está em conformidade com IEC61158 e EN50170.É um Fieldbus poderoso, aberto e estável com tempo de resposta rápido.Ele pode atender totalmente aos requisitos em tempo real do sistema de controle de máquinas de palco e suportar o protocolo de comunicação PROFIBUS-DP.Utilizando ferramentas de software de alto desempenho para configurar e parametrizar equipamentos de campo, são realizados controle de movimento e monitoramento e diagnóstico de processos de qualquer equipamento de palco vinculado ao nó PROFIBUS-DP no teatro.O controlador principal se comunica com o controlador direto por meio de comunicação DP, que se caracteriza pela rápida velocidade de transmissão de dados, falha de um equipamento e nenhuma influência na operação de outros equipamentos.O controlador principal é composto por dois níveis de controle (computador industrial mais PLC), e o controlador principal é composto por PLC e módulo de controle remoto, que realiza as funções de controle de programa, controle centralizado e controle único do sistema.O equipamento possui alta confiabilidade, manutenção simples e função de controle perfeita.
O codificador é usado para detectar deslocamento e velocidade, o que faz com que o sistema forme um sistema de controle digital completo, melhora a precisão do controle do sistema e o sistema tem boa precisão de posicionamento repetitivo.
O sistema de controle possui um console principal e um gabinete de controle.O console principal é o núcleo do sistema.Coordena os equipamentos de todo o sistema através de PC, PLC, touch screen e teclas de controle.Possui diversas funções, como aquisição de dados, exibição, troca, armazenamento, backup e resposta, envio de comandos de controle, operação de equipamentos e assim por diante.O console possui funções de controle automático e controle manual.O gabinete de controle é equipado com teclado e teclas controladas pelo gabinete, que podem operar direta e manualmente vários equipamentos mecânicos.
