Консоль сценического оборудования
Система управления серии XHDK-PLC, производимая нашей компанией, использует передовые компьютерные технологии управления и технологии промышленной сети для реализации четырехуровневого управления: верхнее управление компьютерной программой> нижнее управление компьютерной программой> ручное управление с консоли> ближнее управление (управление шкафом).
Главная система управления состоит из промышленного управляющего компьютера (верхний компьютер) и программируемого контроллера (нижний компьютер).Верхний компьютер представляет собой промышленный компьютер с высокой производительностью и надежностью.В нижнем компьютере используется программируемый логический контроллер (ПЛК), широко используемый в промышленном управлении в качестве специального контроллера сценического оборудования.Industrial Ethernet используется для связи между промышленным компьютером и программируемым логическим контроллером (ПЛК), используется протокол передачи данных TCP/IP, преобразователь протоколов и адаптер не требуются, временная задержка отправки и получения пакетов данных очень коротка, а данные скорость передачи 100 Мбит/с.Подключив контроллер специальной ступени к контроллеру прямого управления, можно реализовать быстрое и точное управление.
Центральный процессор системы использует промышленную полевую шину PROFIBUS-DP для связи с распределенной полевой ведомой станцией.Скорость передачи данных может достигать 12 Мбит/с.Полевое оборудование передает выходные и входные данные главному контроллеру по принципу «ведущий/подчиненный».PROFIBUS соответствует IEC61158 и EN50170.Это мощная, открытая и стабильная полевая шина с быстрым временем отклика.Он может полностью соответствовать требованиям системы управления сценическим оборудованием в режиме реального времени и поддерживать протокол связи PROFIBUS-DP.Используя высокопроизводительные программные средства для настройки и параметризации полевого оборудования, осуществляется управление движением и мониторинг процессов, а также диагностика любого сценического оборудования, подключенного к узлу PROFIBUS-DP в театре.Главный контроллер связывается с непосредственным контроллером посредством связи DP, которая характеризуется высокой скоростью передачи данных, отказом одного оборудования и отсутствием влияния на работу другого оборудования.Главный контроллер состоит из двух уровней управления (промышленный компьютер плюс ПЛК), а главный контроллер состоит из ПЛК и модуля дистанционного управления, который реализует функции программного управления, централизованного управления и единого управления системой.Оборудование отличается высокой надежностью, простотой обслуживания и отличной функцией управления.
Энкодер используется для определения перемещения и скорости, что превращает систему в полноценную цифровую систему управления, повышает точность управления системой и обеспечивает хорошую повторяющуюся точность позиционирования.

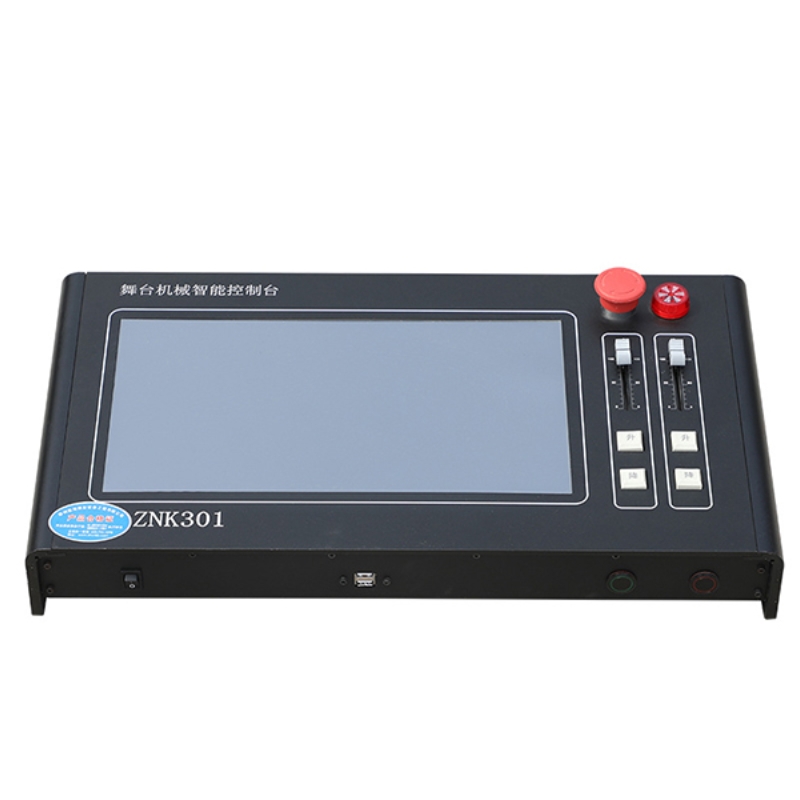

Система управления имеет главный пульт и шкаф управления.Основная консоль является ядром системы.Он координирует работу оборудования всей системы через ПК, ПЛК, сенсорный экран и клавиши управления.Он имеет множество функций, таких как сбор данных, отображение, обмен, хранение, резервное копирование и реагирование, отправка команд управления, работа оборудования и так далее.Пульт имеет функции автоматического и ручного управления.Шкаф управления оснащен клавиатурой и клавишами с управлением от шкафа, с помощью которых можно напрямую и вручную управлять различным механическим оборудованием.
